四国各県公設試験研究機関に整備した試験研究・検査設備一覧（平成30年度導入分）
INSPECTION EQUIPMENT
「地域における中小企業の生産性向上のための共同基盤事業」(平成29年度補正予算(経済産業省))は、各県公設試等が機器整備等を行うことにより、地域の中小企業等の生産性向上に資するための共同基盤事業を支援することを目的としています。

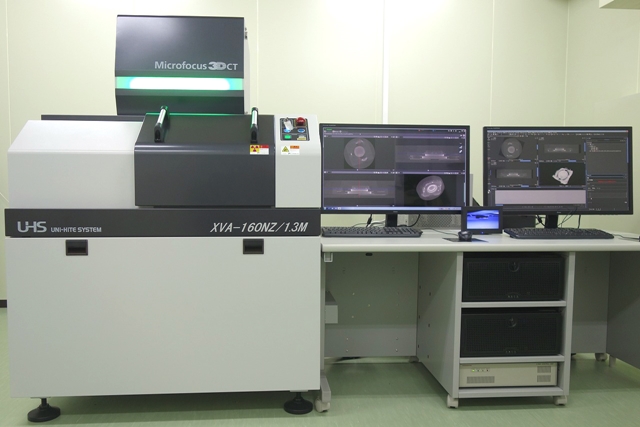

高分解能X線斜めCT非破壊検査装置
-
設備概要
マイクロフォーカスX線の透視 / CT観察装置により、CFRP材料、電子基板部品の欠陥検査、樹脂製品のかみ合わせや木製品の接合部など、内部構造の3次元観察が可能である。
-
仕様
X線出力範囲：管電圧20〜160kV、管電流0〜0.2mA
ステージ：400 × 400mm、耐荷重5kg
ディテクタ：サイズ146 × 146mm、1,152 × 1,152pix
3次元斜めCT：撮影角45°以下、最大1,000断層
| 設置場所 |
徳島県立工業技術センター(徳島市) |
|---|---|
| 設置日 |
平成30年12月 |
| メーカー |
(株)ユニハイトシステム |
| 型式 |
XVA-160NZ/1.3M |
| 問い合わせ先 |
徳島県立工業技術センター 生活科学担当：住友 TEL : 088-635-7906 FAX : 088-669-4755 E-mail：sumitomo＠itc.pref.tokushima.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |
低温低真空対応走査型電子顕微鏡
-
設備概要
低温低真空機能によりセルロース ナノファイバー等含水試料のその場 観察、各種複合材料の微構造観察 及び元素分布等を評価・測定する。
-
仕様
低真空度範囲：6~650Pa
観察温度範囲：−20°C〜常温
観察倍率範囲：5~30万倍
元素検出範囲：Be(4)-Am(95)
| 設置場所 |
香川県産業技術センター(高松市) |
|---|---|
| 設置日 |
平成30年9月 |
| メーカー |
(株)日立/アメテック(株) |
| 型式 |
SU3500/Octane Elect |
| 問い合わせ先 |
香川県産業技術センター 材料技術部門：藤本、横田
TEL：087-881-3175 FAX：087-881-0425 E-mail：fujimoto＠itc.pref.kasawa.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |

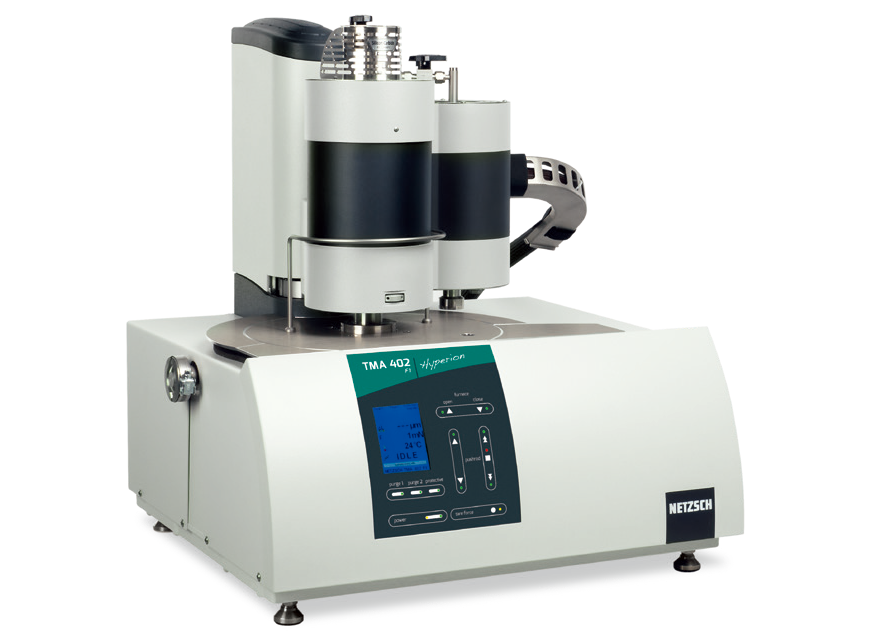

超高温対応型熱機械分析装置
-
設備概要
セルロースナノファイバー（CNF）を混合した樹脂、金属、セラミックス等各種複合材料の膨張圧縮、引張、軟化点、粘弾性などの熱機械特性を高精度に評価・解析する。
-
仕様
検出方式：全膨張方式
温度範囲：−150〜1500°C
測定感度：0.125nm(測定範囲500umのとき)
測定モード：膨張圧縮、引張、針入、粘弾性
最大荷重：3N
測定雰囲気：Air、N2、Air
| 設置場所 |
香川県産業技術センター(高松市) |
|---|---|
| 設置日 |
平成30年11月 |
| メーカー |
ネッチジャパン(株) |
| 型式 |
TMA402F1 |
| 問い合わせ先 |
香川県産業技術センター 材料技術部門：片岡、横田 TEL : 087-881-3175 FAX : 087-881-0425 E-mail：kataoka＠itc.pref.kagawa.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |

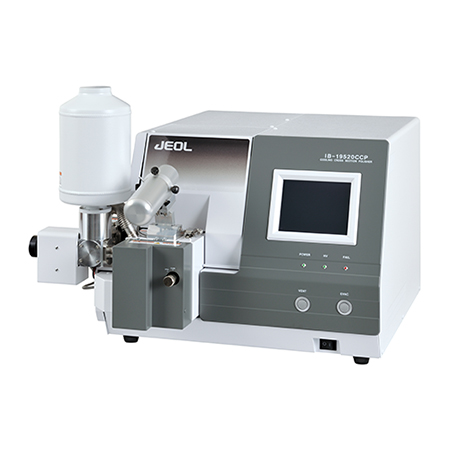

クロスセクションポリッシャー
-
設備概要
紙、樹脂、金属板など、様々な試料の精密断面・精密表面を作製する機器。本装置では液体窒素による冷却機構も付属しており、熱可塑性樹脂やセルロースナノファイバー混練樹脂など熱に弱い試料でも熱によるダメージのない加工が可能である。
加工後、電子顕微鏡などで観察することにより、試料の空隙状態やフィラー分散性などの評価を行う。
-
仕様
液体窒素冷却機構付加工観察用カメラ付属
| 設置場所 |
愛媛県産業技術研究所 紙産業技術センター(四国中央市) |
|---|---|
| 設置日 |
平成31年2月 |
| メーカー |
日本電子(株) |
| 型式 |
IB-19520CCP |
| 問い合わせ先 |
愛媛県産業技術研究所 紙産業技術センター 西田、菅 TEL : 0896-58-2144 FAX : 0896-58-2145 E-mail : nisida-noriyosi＠pref.ehime.lg.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |
繊維長分布測定装置
-
設備概要
短時間に数万本の繊維の形状(長さ、 幅、フィブリル(毛羽立ち)等)を測定する装置。付加価値の高い紙の開発過程で繊維の処理方法の評価に用いる他、CNF製造工程の評価に用いる。
-
仕様
長さ測定：0.01〜7.6mm
幅測定：1〜1000μm
JIS P8226-2:2011準拠
| 設置場所 |
愛媛県産業技術研究所 紙産業技術センター(四国中央市) |
|---|---|
| 設置日 |
平成31年2月 |
| メーカー |
バルメット（株） |
| 型式 |
FS-5 |
| 問い合わせ先 |
愛媛県産業技術研究所 紙産業技術センター 大橋、菅 TEL：0896-58-2144 FAX：0896-58-2145 E-mail : oohashi-shiyunpei＠pref.ehime.lg.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |

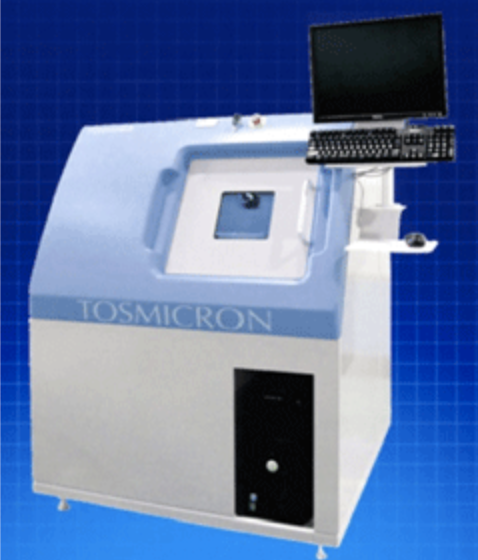

軟X線撮影装置
-
設備概要
検体に軟X線を照射することで、検体 内部の欠陥等を非破壊的に観察できる装置で、CFRPの加工断面付近の亀裂 や欠陥等の内部欠陥等を迅速に観察・ 評価する。
-
仕様
最大管電圧：90kV
最大倍率：160倍
焦点寸法：5μm
撮影傾斜角度：0~60°
試料最大形：W350×D400×H50mm
試料積載重量：5kg
| 設置場所 |
愛媛県産業技術研究所 技術開発部(松山市) |
|---|---|
| 設置日 |
平成31年2月 |
| メーカー |
東芝ITコントロールシステム（株） |
| 型式 |
TOSMICRON - CH4090FD |
| 問い合わせ先 |
愛媛県産業技術研究所 技術開発部：藤本、亀岡 TEL : 089-976-7612 FAX : 089-976-7313 E-mail : sangyo-gijutsu＠pref.ehime.lg.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |
ゼータ電位測定装置
-
設備概要
セルロースナノファイバー、機能性粉末の水中での表面電位を測定する装置であり、固体表面の表面電位や表面電位のpH依存性なども測定することが可能である。
-
仕様
ゼータ電位測定範囲：−200〜+200mV
測定可能粒子径範囲：0.6nm〜10um
測定可能pH範囲：pH1〜13
平板試料表面のゼータ電位測定可能
| 設置場所 |
高知県立紙産業技術センター(いの町) |
|---|---|
| 設置日 |
平成30年7月 |
| メーカー |
大塚電子(株) |
| 型式 |
ELSZ-2000ZS |
| 問い合わせ先 |
高知県立紙産業技術センター 企画調整室：滝口、東
TEL : 088-892-2220 FAX : 088-892-2209 E-mail : infokami＠ken2.pref.kochi.lg.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |

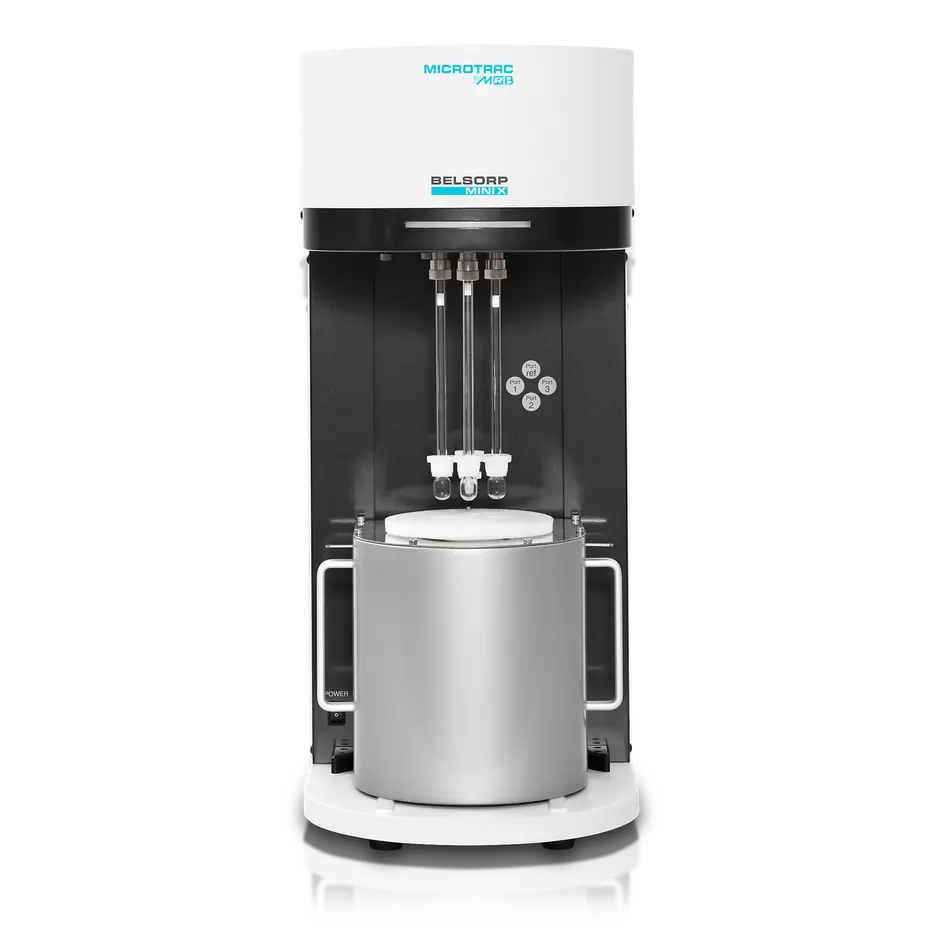

臨界点乾燥機付き比表面積測定装置
-
設備概要
セルロースナノファイバー、紙、機能性粉体等試料について、各相対圧力下におけるガス及び蒸気吸着量を測定する装置。 測定値から、試料の比表面積、細孔分布を算出、評価することができる。
-
仕様
測定可能最小比表面積：0.01g/m2以上(N2ガス使用時)
細孔分布測定範囲：0.35〜100nm 吸着ガス種：N2、C02、Kr、H2O、NH3、その他腐食性ガス
前処理装置：真空熱処理装置(400°C以上)、超臨界点乾燥処理装置
| 設置場所 |
高知県立紙産業技術センター(いの町) |
|---|---|
| 設置日 |
平成30年12月 |
| メーカー |
マイクロトラックベル(株) |
| 型式 |
BELSORP-max II |
| 問い合わせ先 |
高知県立紙産業技術センター 企画調整室：滝口、東
TEL : 088-892-2220 FAX : 088-892-2209 E-mail : infokami＠ken2.pref.kochi.lg.jp
※迷惑メール対策の為メールアドレスの@が全角になっています。半角に変えてご使用下さい。 |
